Über das Projekt

Hier finden Sie eine ausführliche Beschreibung zur Entstehung des Kit’s und der Hintergründe.

Die Entstehung des Upgrade-Kits

Wir waren auf der Suche nach einem Lötofen der in das Budget eines kleinen Entwicklungsbetrieb passt. Auf dem deutschen bzw. auf dem europäischen Markt haben wir kein Produkt gefunden, dass unseren Anforderungen gerecht wurde. Wir suchten einen Ofen der für Leiterplatten im Europakartenformat sichere, reproduzierbare, zuverlässige Ergebnisse liefert. Wir hatten uns hierzu ein Budget von 2000 EUR gesetzt.

Dabei stießen wir, mehr zufällig, auf den T-962. Nach Betrachtung der technischen Daten, machte sich dann erste Ernüchterung breit, was allerdings bei dem Preis auch nicht anders zu erwarten war. Wer ernsthaft glaubt zu so einem Preis ein tatsächlich funktionierendes Gerät für diesen Einsatzzweck erwerben zu können, hat sich mit der Materie nie befasst.

Als nächsten Schritt haben wir dann das Gleiche gemacht, was in so einem Fall, in der heutigen Zeit Standard ist, wir haben den Herrn Google zu diesem Gerät befragt. Wir haben die gleichen Berichte gelesen wie die meisten von ihnen sie wahrscheinlich auch gelesen haben. Was uns in unserer Meinung zu diesem Gerät nur bestärkt hat.

Wir haben, obwohl wir uns der Problematik bewusst waren, ein solches Modell aus Fernost beschafft. Wir glaubten, mit einigen von uns selbst durchzuführenden Veränderungen den Ofen für unsere Zwecke nutzbar machen zu können. Der Ofen kam; nach genauerer Betrachtung und den verschiedenen Messreihen war klar warum die Qualität der Ergebnisse nicht zufriedenstellend sein konnte. Da Sie sich auf unsere Seite befinden, haben Sie wahrscheinlich ebenfalls diese Erfahrungen gemacht. Da war uns klar, mit ein paar Softwareänderungen, wie sie ja vielfach im WWW zu finden sind ist es hier nicht getan.

Die Analyse brachte die Probleme zu Tage. Sowohl die Leistungsfähigkeit und die Art der Heizung, als auch die Ausleuchtung der Arbeitsfläche, sowie die Regelung sind für die schlechten Ergebnisse verantwortlich.

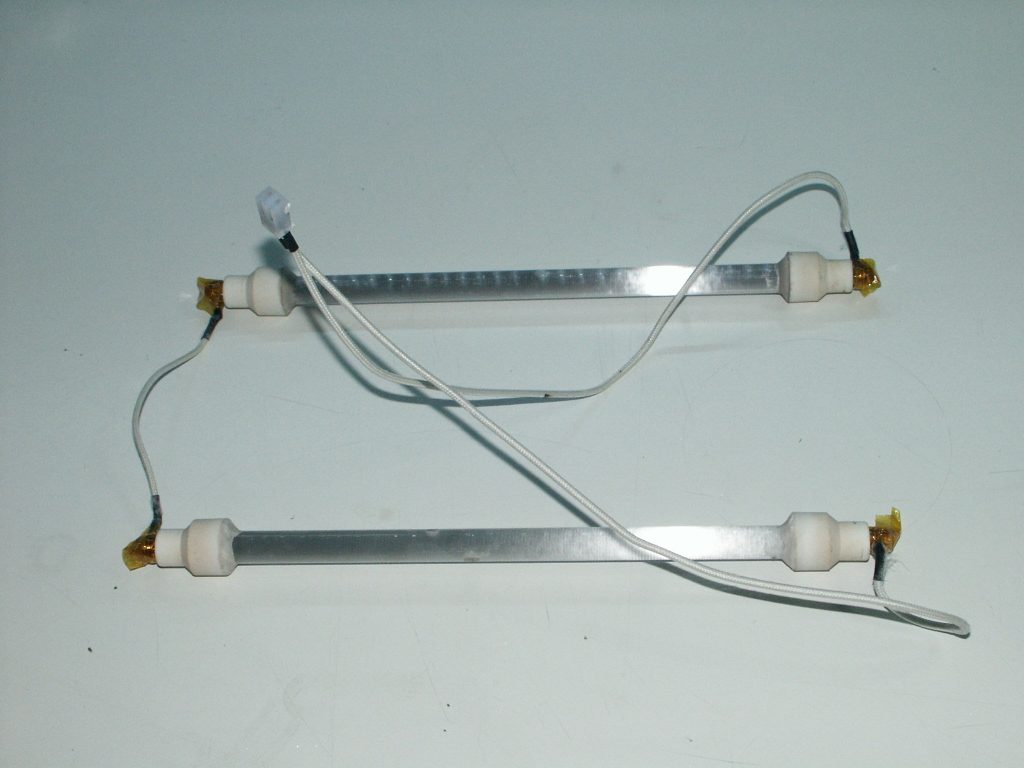

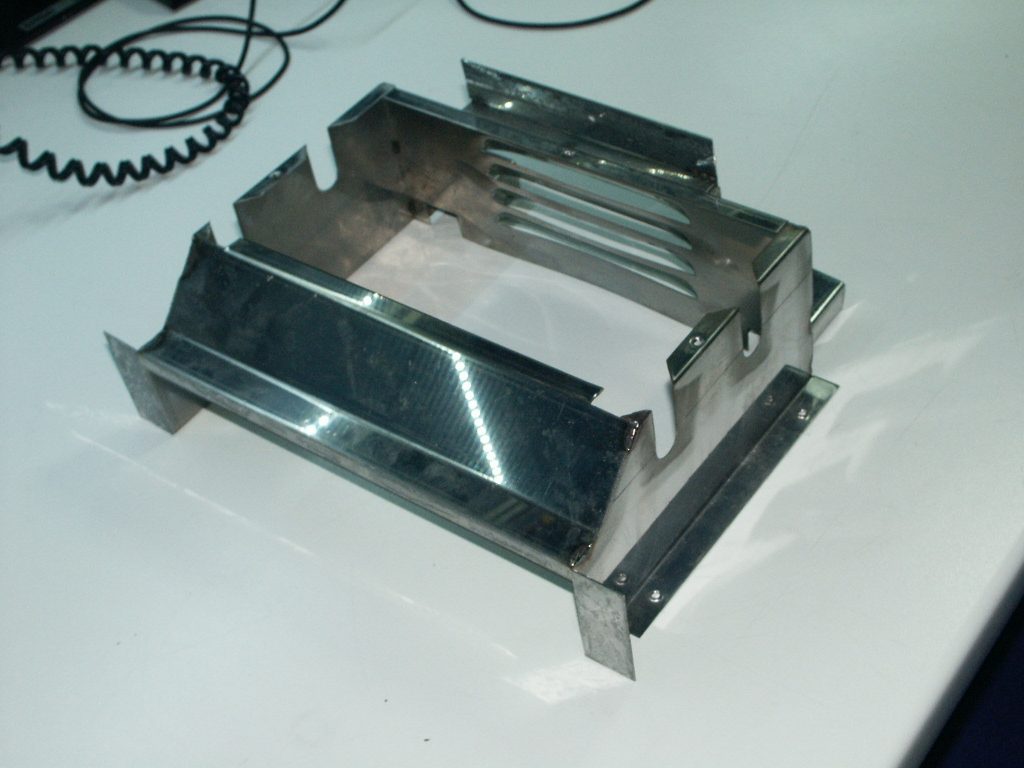

Es ist auch nicht zu verstehen, warum dem Kunden hier suggeriert wird, er könnte hier zwei unterschiedliche Temperaturen einstellen bzw. die Heizelemente getrennt voneinander ansteuern. Ein Blick auf obiges Bild von den Heizstäben erklärt wieso das nicht möglich ist. Wir haben die Heizung nur ausgebaut, ansonsten keine Veränderung vorgenommen. Ebenso sinnfrei ist hier der Einsatz von zwei Temperatursensoren. Was uns auch sofort aufgefallen ist, ist die unserer Meinung nach, lieblose und schlechte Ausführung der Blecharbeiten.

Ebenfalls ist Zweifelhaft ob das Gerät die einschlägigen europäischen Normen tatsächlich erfüllt. Da wir das Gerät im Prototypenbau einsetzen wollen, müssen wir natürlich darauf achten, unseren Mitarbeitern sicheres Equipment zur Verfügung zu stellen.

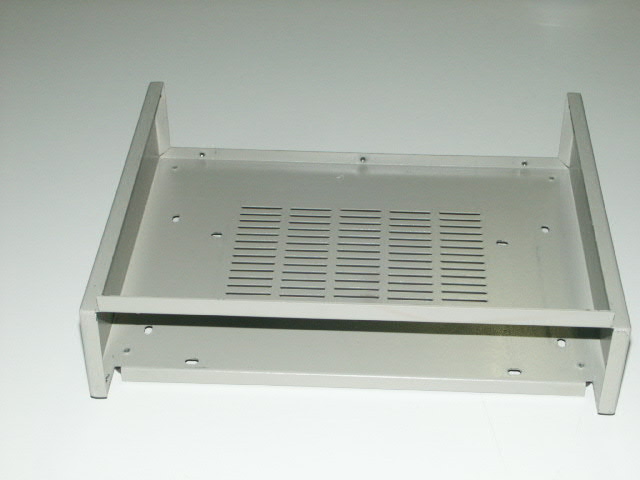

Also machten wir uns an die Arbeit. Zunächst tauschten wir die Heizung – da diese eine leistungsfähigere, als auch umfangreichere Elektronik erforderte wurde auch hier nachgebessert. Dann stellten wir fest, dass auch die Position der Heizung nicht optimal für gute Ergebnisse ist. Also wurde ein neues Innengehäuse angepasst. Alle unsere Änderungen, alleine für sich genommen, verändern den gelieferten China-Ofen so drastisch, das wir auch nicht mehr um die Neuentwicklung einer Software herum kamen, die mit diesen Veränderungen und auch Erweiterungen zurechtkommt. Als wir dann mit unseren Verbesserungen fertig waren, blieben vom originalen Ofen nur ein wenig Blech und einige wenige weitere Komponenten übrig.

Am Ende unserer Bemühungen erhielten wir einen Ofen der hervorragende  Ergebnisse, so (Hier gehts zum Video …) wie man sie von einem tatsächlichen „Werkzeug“ auch erwarten sollte, abliefert.

Wir sind von den Ergebnissen so überzeugt, dass wir nun noch etwas mehr Aufwand in die Entwicklung investiert haben und nun einen Umbausatz für den Chinaofen anbieten. Unsere Absicht ist es nicht die fernöstlichen Hersteller zu ermuntern oder dabei zu unterstützen, weiterhin zweifelhafte Produkte zu vertreiben. Vielmehr möchten wir den Besitzern von solchen Ofen ein Möglichkeit bieten diese auch nutzen zu können.

Sie erhalten hier keine zusammen gewürfelten Einzelteile oder eine Teillösung, Sie erhalten hier im Prinzip einen komplett neuen Ofen. Nur ohne Außengehäuse und garantiert „Made in Germany“, bei dem alles aufeinander passt. Alle für ein gutes Ergebnis erforderlichen Originalteile mussten von uns ersetzt werden.

Sie erhalten auch eine einfache, selbstklebende Frontfolie mitgeliefert, die sie über die des Chinaofens kleben können. Die passt auch besser zum neuen Display (das auch mitgeliefert wird). An der Optik arbeiten wir noch.

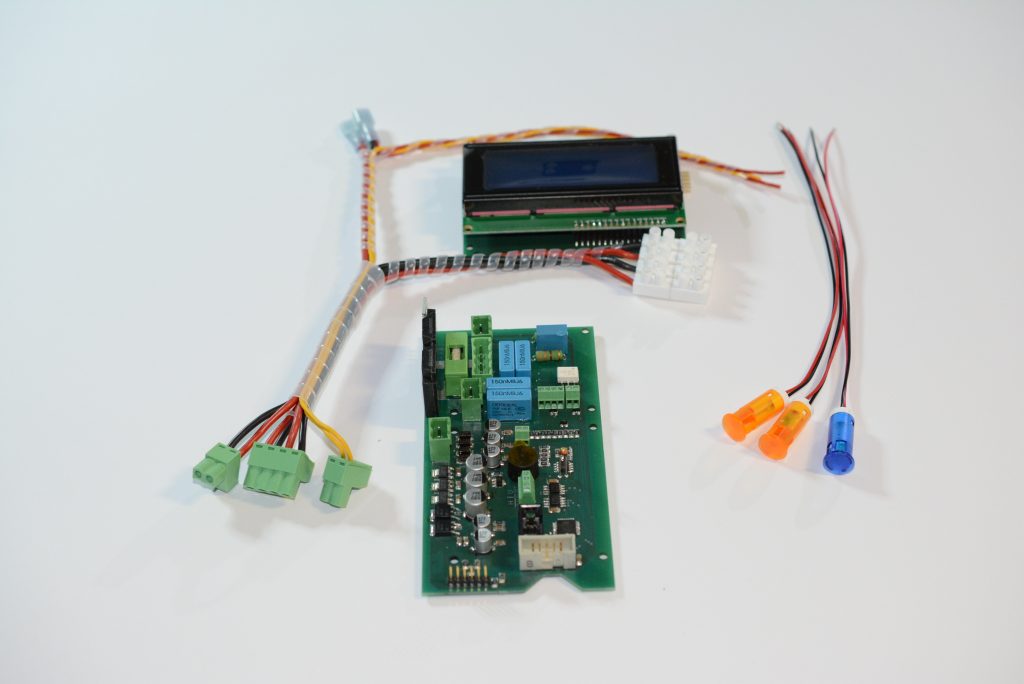

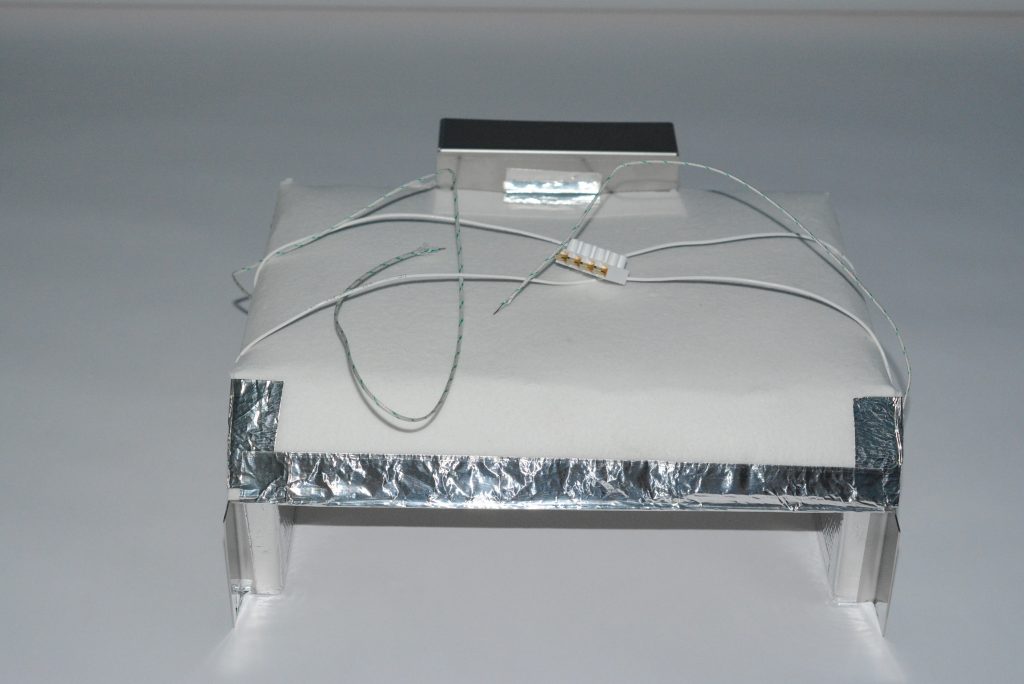

Auf den letzten beiden Bildern können sie sehen was sie von uns geliefert bekommen. Das Innengehäuse ist komplett bestückt mit der Heizung, den erforderlichen Temperaturfühlern und natürlich auch der neuen, den erhöhten Anforderungen angepasste Temperaturisolierung.

Mit Hilfe des Umbausatzes und der von uns bereitgestellten genauen Beschreibung, kann der Chinaofen innerhalb von kürzester Zeit in einen professionell nutzbaren Reflow-Lötofen verwandelt werden.

Hier gehts zum Produkt…

Wir weisen nochmals ausdrücklich darauf hin, dass Sie für die Einhaltung der einschlägigen Sicherheitsbestimmungen Ihres Landes für das fertige Produkt selbst verantwortlich sind. Wir können hierfür keine Verantwortung übernehmen. Die Arbeiten dürfen nur von fachkundigen Personen ausgeführt werden. Es sind arbeiten an Netzspannung führenden Komponenten erforderlich. Stromschläge von Netzspannung können tödlich sein, höchste Vorsicht ist hier geboten.
